试验机的夹具，是试验机的重要组成部分，是试验的执行机构。前期分两篇介绍了岛津试验机标准拉伸夹具与特殊拉伸夹具，此篇分享岛津种类丰富、覆盖面广的压缩、弯曲与剪切夹具。



压缩、弯曲、剪切试验是试验机常见的试验。测试样品可以是外形规则的圆柱体、长方体、球形等形状，也可以是形式多样的部品、成品。对于一般标准样品，通常使用标准夹具即可对应；



对于尺寸、形状、材料与试验要求比较特殊的样品，岛津提供定制化服务，提供针对性的测试方案与夹具。



压缩夹具



压缩试验，样品放置在上、下压盘之间，承受压向负载，测试样品受压力与变形之间的关系，可获取压缩强度、压缩模量、破裂点变形等指标。



定制夹具均按标准或客户要求设计，结构、形状、功能比标准夹具更特别。例如，玻璃板材的环压试验，样品上、下压盘均是环形，下支撑环直径大于上加载环；为了保证试验时样品受力均匀，



上加载环设计成球形结构。样品破碎时，会有碎片飞出，可能对人与设备有影响，因此，此夹具设计了专用防护罩，即可保护操作人与设备，又可以方便收集处理试验后破碎的样品。

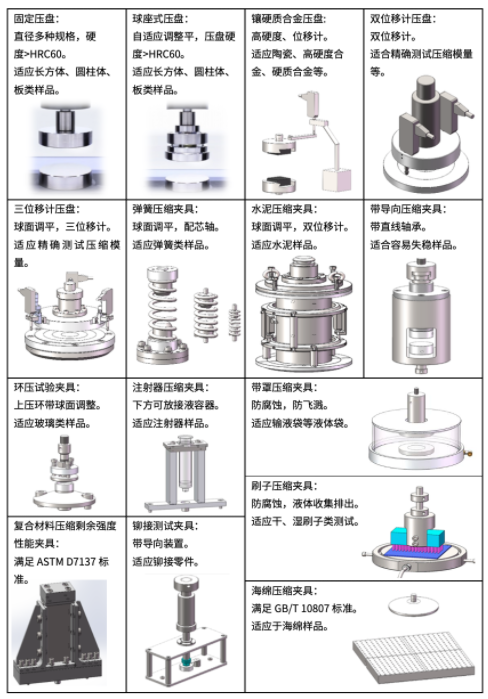

压缩夹具表
